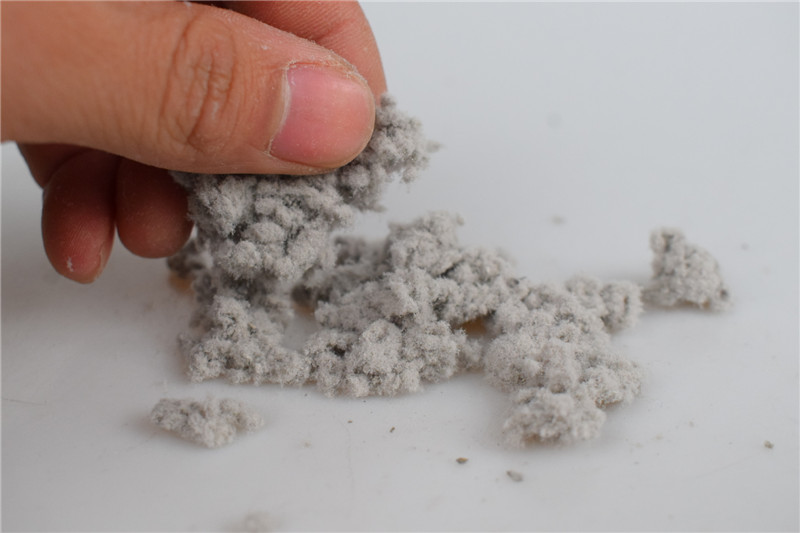

木質(zhì)素纖維對防止涂層開裂、提高保水性、提高生產(chǎn)的穩(wěn)定性和施工的合宜性、增加強度、增強對表面的附著力等有良好的效果。廣泛用于瀝青道路、混凝土等領域，維修道路上更是經(jīng)常使用。

　　那么下面就簡要介紹木質(zhì)素纖維有什么作用，是如何表現(xiàn)的。

　　1、穩(wěn)定作用，木質(zhì)素吸納為能夠使瀝青膜處于比較穩(wěn)定的狀態(tài)，尤其是在夏天的高溫季節(jié)。當瀝青受熱膨脹的時候，纖維內(nèi)部的空隙將會成為一種緩沖，不至于使瀝青泛油，對于瀝青的高溫穩(wěn)定性也大有裨益。

　　2、增稠作用，可以提高路面的粘結(jié)能力，增加瀝青與礦料之間的粘附性，通過油膜的粘結(jié)可以提高材料之間的粘結(jié)力。

　　3、加筋作用，在SMA混合料中加入一定的木質(zhì)素纖維，使纖維在混合料中以一種三維的分散狀態(tài)存在，就像土工柵欄、各種鋼纖維混凝土、土工布等加筋材料一樣，起到加筋的作用，使路面更加結(jié)實穩(wěn)固。

　　4、分散作用，如果沒有木質(zhì)素，用量大的瀝青礦粉很有可能變成膠團，木質(zhì)素可以使結(jié)團的膠團分散，如果不能夠均勻的分散，就會在路面上清楚的看見“油斑”的存在。

瀝青高粘劑是什么及瀝青高粘劑的使用注意要點有哪些呢？一些人員有這樣的疑問，目前瀝青高粘劑廣泛被用在排水路面、透水路面等領域，因為瀝青高粘劑中的主要材料是高分子聚合物所以具有非常大的強度，包括瀝青高粘劑具有較強的抗拉伸性，那么到底瀝青高粘劑是什么及瀝青高粘劑的使用注意什么接下來我給大家講解。

第一、瀝青高粘劑是什么？

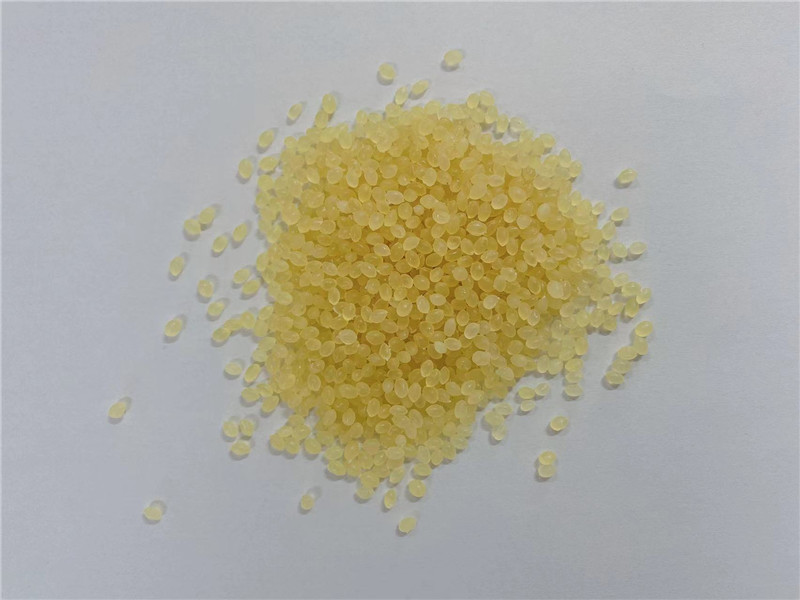

    瀝青高粘劑是一種外觀為淺黃色或淡黑色顆粒狀的新型路知面復合材料，與基質(zhì)瀝青按一定配比混合，采用特殊工藝制成的高粘瀝青；能大幅提高瀝青的粘度，60℃粘度不應小于20000 Pa.s，可直接進行瀝青混凝土改性，無需特殊設備，道省去強剪切制備改性瀝青及改性瀝青穩(wěn)定化過程。

　　瀝青高粘劑加入重交回通道路石油瀝青中，通過一定的工藝對瀝青進行改性，不但能夠改善、提高瀝青、瀝青混合料與瀝青路面的高溫穩(wěn)定性答，低溫變形性以及抗疲勞性能，而且還能對混合料的水穩(wěn)定性和低溫抗開裂性能有所改善。

第二、瀝青高粘劑的使用注意要點

瀝青高粘劑粘度高、耐水、耐寒、耐高溫，廣泛應用于各個領域，很多客戶在使用瀝青高粘劑不是很了解，那么在使用瀝青高粘劑的過程中有哪些注意事項呢？下面就來看看吧！

1、被粘物一定要清洗干凈，不能有水份（除水下固化膠）。

2、為達到粘接強度高，被粘物盡量打磨，

3、粘接接頭設計的好壞，決定粘接強度高低。

4、瀝青高粘劑使用時，一定要現(xiàn)配現(xiàn)用，切不可留置時間太長，如屬快速固化，一般不宜超過2分鐘。

5、如要強度高、固化快，可視其情況加熱，涂膠時，不宜太厚，一般以0.5mm為好，越厚粘接效果越差。

6、瀝青高粘劑粘接物體時，最 好施壓或用夾具固定。

   以上關(guān)于瀝青高粘劑是什么及瀝青高粘劑的使用注意要點就總結(jié)到這里，因為透水瀝青高粘劑中的主要材料是高分子聚合物，所以具有非常大的強度，因此路面時使用透水瀝青高粘劑之后就能夠讓瀝青混合料的結(jié)構(gòu)更加穩(wěn)定，從而延長路面的使用壽命。

隨著瀝青混凝土路面在高等級公路中的大面積推廣使用，出現(xiàn)了各種各樣的車轍問題，特別是在長大縱坡的爬坡路段、橋面鋪裝、交叉口、收費站和服務區(qū)附近路段經(jīng)常產(chǎn)生嚴重的車轍。瀝青混凝土路面車轍的產(chǎn)生，嚴重影響了路面通行能力，不僅影響到行車安全及舒適，而且由于輪跡處瀝青面層厚度的減薄，降低了路面整體強度，會進一步誘發(fā)路面的其它病害，降低路面的使用壽命。本文研究通過在瀝青混凝土中添加抗車轍劑，以提高路面的抗車轍能力。

      車轍通常產(chǎn)生在車輛碾壓的輪跡帶上，往往是隨著車輪的印記形成兩條縱向的轍槽，在雨水及氣溫等因素的共同作用下，瀝青混凝土面層的車轍不斷發(fā)展。同時轍槽會產(chǎn)生積水，由于積水容易使行駛中的車輛產(chǎn)生橫向滑移，給車輛帶來安全隱患。加上積水不能及時排出，會隨著路面的破壞，不斷向路面基層和路基侵蝕，加速了瀝青路面的破壞。特別是交叉口范圍和長大縱坡的上坡路段，由于車輛剎車時，車輪與路面作用水平力變大，在重載、大縱坡引起的較大水平分力以及高溫的綜合作用下，車轍問題更為突出。

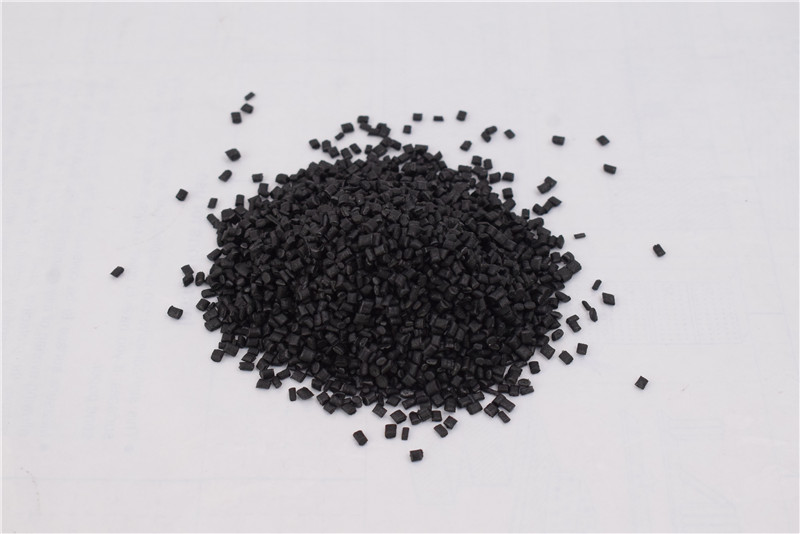

      抗車轍劑是為一種高分子聚合物，是經(jīng)過特殊工藝加工合成而來，它主要通過以下4個方面的作用，提高了瀝青混凝土的抗車轍性能。第 一，增強骨料間結(jié)合能力。抗車轍劑通過增加瀝青混合料中的礦料之間以及瀝青與礦料顆粒之間的接觸面積，從而大大增強了瀝青與礦料的結(jié)合能力;第二，抑制瀝青變形。由于抗車轍劑含有一定的彈性體高聚合物，可以增加瀝青的粘度，提高瀝青的軟化點，加大瀝青的彈性，從而抑制瀝青的流動變形;第三，提高瀝青混凝土的水穩(wěn)定性。抗車轍劑在施工中由于高溫軟化，充分填充了集料骨架中的空隙，然后在碾壓過程中成型后，水分不會輕易進入瀝青骨料中，從而改善了瀝青混合料的水穩(wěn)定性;第四，牽制骨料移動。由于施工碾壓時對骨料施加了很大的擠壓力，使瀝青混凝土中的抗車轍劑也一起產(chǎn)生了變形，在壓實過程中骨料和抗車轍劑一起形成相互交織的纖維狀結(jié)構(gòu)，一旦溫度冷卻后，抗車轍劑將在集料骨架內(nèi)發(fā)揮填隙、搭橋和嵌擠作用，充分牽制瀝青混凝土骨料間顆粒的位移。

      在實際工程應用中，對抗車轍劑主要從密度、熔體質(zhì)量流動速率及吸水率等三個性能的技術(shù)指標進行控制。其中熔體質(zhì)量流動速率是指瀝青混合料抗車轍劑在特定的溫度(190℃)和壓力(2.16kg)下，熔體在10分鐘內(nèi)通過標準毛細管的重量值。

      抗車轍劑瀝青混凝土施工非常簡便。一般采用專用的設備，對抗車轍劑進行自動計量和添加，在瀝青混合料拌和過程中直接加入。具體施工步驟如下:

(1)拌合。先將瀝青混凝土的礦料加熱到要求的溫度(一般是170~180℃)時，通過專用設備將抗車轍劑的顆粒投入到拌合倉內(nèi)進行干拌，干拌的時間一般是10~15s，然后加入瀝青，充分拌合后加入礦粉，拌和均勻即可。

(2)運輸。有關(guān)抗車轍劑瀝青混凝土的儲存和運輸均按常規(guī)瀝青混凝土的儲存和運輸?shù)姆椒ㄟM行，不需要特殊處理。

(3)碾壓。抗車轍劑瀝青混凝土的碾壓溫度，要求第一次碾壓時的溫度最 好控制在160~170℃，最低不得低于150℃。

根據(jù)上述研究，我們在改建工程中進行了應用，將路面分成特殊段和一般段分別設計，其中特殊段路面按照抗車轍劑瀝青混凝土進行設計，一般段不添加抗車轍劑，為改性瀝青混凝土路面。

(1)特殊段;特殊段指長大縱坡的爬坡路段、橋面鋪裝、交叉口、收費站和服務區(qū)路段，特殊段的瀝青混凝土的面層采用4cm細粒式橡膠瀝青混凝土(2.5‰抗車轍劑)+6cm中粒式橡膠瀝青混凝土(2.5‰抗車轍劑)+8cm粗粒式普通瀝青混凝土(4‰抗車轍劑)，對于特殊路段上、中面層統(tǒng)一要求動穩(wěn)定度≥6000，下面層要求動穩(wěn)定度≥5000。

(2)一般段:一般段指除道路全線除特殊段外的其它段落，一般段瀝青混凝土的面層采用4cm細粒式橡膠瀝青混凝土+6cm中粒式橡膠瀝青混凝土+8cm粗粒式普通瀝青混凝土，橡膠瀝青混合料動穩(wěn)定度應

≥3500，普通瀝青混合料動穩(wěn)定度應≥1000。

本項目抗車轍劑主要從以下四種中進行比選，分別是法國Ｒ.PLAST.S、德國的路孚8000、國產(chǎn)的海川車轍王和天成墾特萊。其中國產(chǎn)抗車轍劑的價格大約8000元/t，進口抗車轍劑價格大約20000元/t。按照瀝青混凝土的密度為2.45t/m3，抗車轍劑的摻加量按4‰計，通過計算，使用進口的抗車轍劑，每噸抗車轍劑瀝青混凝土比改性瀝青混凝土價格增加196元。使用國產(chǎn)的抗車轍劑，每噸抗車轍劑瀝青混凝土比改性瀝青混凝土價格增加78.4元。

從以上工程應用中可以看出，瀝青混凝土在摻加抗車轍劑后，造價增加不大，盡管進口的抗車轍劑與國產(chǎn)的抗車轍劑相比，價格稍高，但是通過實驗表明，進口抗車轍劑瀝青混凝土其抗車轍性能優(yōu)于國產(chǎn)抗車轍劑瀝青混凝土。所以，抗車轍劑瀝青混凝土的應用前景非常廣闊。

聚丙烯腈纖維又可稱為腈綸纖維，它具有比較高的彈性模量，抗拉強度和抗紫外線性能和耐高溫和嚴寒性能。在混凝土中使用時，可提高混凝土的抗拉強度、抗疲勞強度和抗彎拉強度，從而使公路的使用期限得到了延長。相信大家已經(jīng)知道了聚丙烯腈纖維是什么？那么我為大家說說聚丙烯腈纖維在混泥土中的應用范圍：

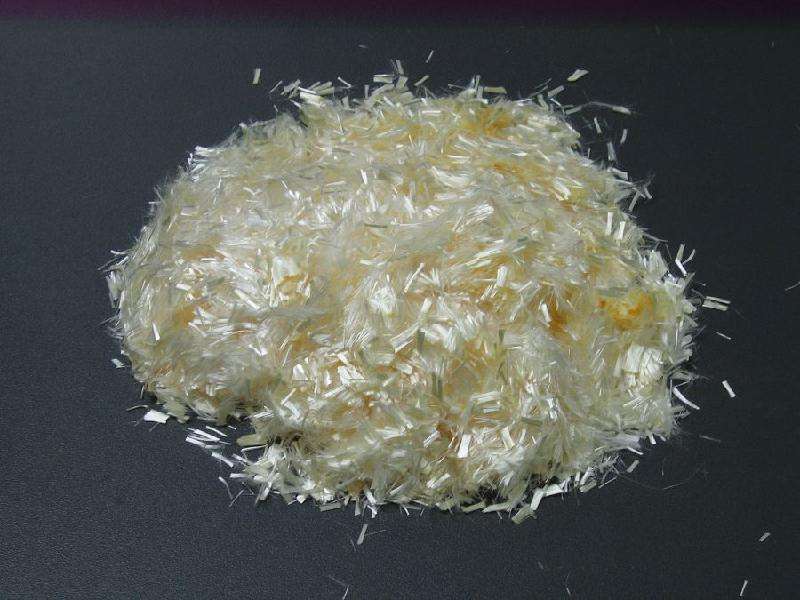

　　聚丙烯腈纖維

　　1、應用于水泥混凝土

　　(1) 混凝土預制板、構(gòu)件等水泥制品以及公路防撞檔墻、抗沖擊擋板。
　　(2) 噴射、泵送混凝土以及水泥混凝土道路、路面、橋面、機場跑道。
　　(3) 蓄水池、游泳池、腐化池、污水處理池、水利和水電工程中的面板壩。

　　(4) 港口、深水碼頭、大橋及嚴寒地區(qū)的工程，以及地下室側(cè)墻、底板、頂板、屋面樓板等結(jié)構(gòu)的防水工程。

　　2、應用于瀝青混凝土
　　(1) 新建瀝青路面面層和舊瀝青路面罩面。

　　(2) 路面修補、冷補、灌縫以及鋼結(jié)構(gòu)橋面鋪裝。

　　以上就是聚丙烯腈纖維在混泥土中的一些應用范圍了，其實聚丙烯腈纖維也是屬于工程纖維中的微纖維，對于混凝土早期的抗塑性裂縫、抗拉、韌性等力學性能有很大的提高，而且它在混凝土中的真正作用和使用前景已經(jīng)得到了工程界的認可。
